線路諧振分析 (LIRA)

非破壞性測試，無需對電纜施加高電壓

在“高風險”環境中比其他方法更安全。

LIRA可以在數百公里長的電纜上進行，并且對于長電纜（例如連接海上平臺和電網的海底電纜）的狀態監測或故障定位越來越有效。

LIRA可以檢測和測試多種類型的絕緣故障和缺陷，包括溫度和輻射損傷、水分侵入和機械沖擊等。

LIRA依賴于絕緣狀態與其介電常數（主要是電容）之間的相關性，并計算阻抗譜（振幅和相位），作為寬頻帶上應用信號的函數。

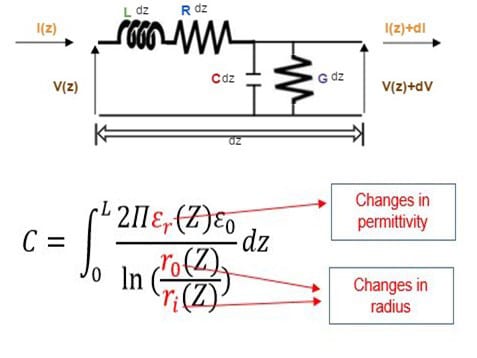

電纜的電容隨電纜介電常數的變化和電纜半徑的變化而變化，如下所示：

R = series resistance

L = series inductance

G = parallel conductance

C = parallel capacitance

電纜介電常數和半徑的變化會改變局部阻抗。 阻抗不規則會導致反射，最大的不規則出現在電纜末端。 通過分析短路和開路的駐波模式，LIRA 可以輕松檢測阻抗變化。

特點和優勢

• LIRA 能夠用于數百公里長的電纜，不像 VLF 等其他測試方法通常僅限于 10 公里的電纜
• 適用于需要考慮施加到工作電壓的電纜測試
• 可用于提供初始電纜“指紋”，因此您可以輕松識別電纜何時發生故障。 這種方法提供了更好的結果
• 準確檢測阻抗變化
• 將故障定位在電纜長度的 0.3% 以內
• 可以定位電纜線路上的接頭，否則它們是未知的
• LIRA 可以檢測以下現象：
• 全局絕緣老化
• 高溫損傷
• 水分侵入
• 輻射損傷
• 機械效應/缺陷

*注意：為了獲得最高靈敏度，建議從電纜的兩端進行測試，以克服多個阻抗變化中的一些信號損失，盡管這不是必需的。
